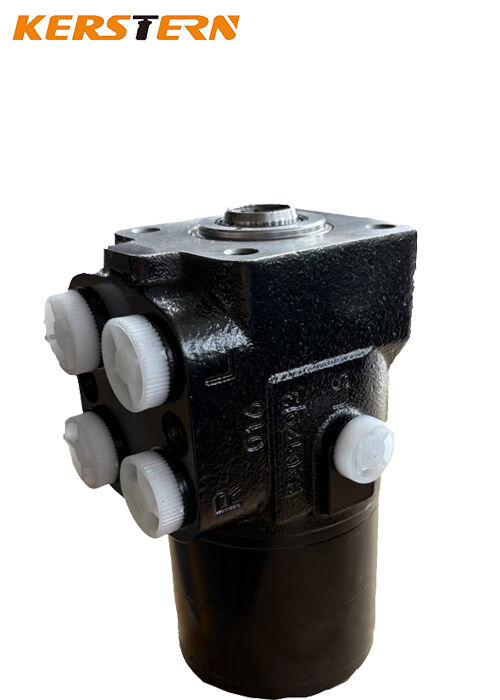

Μονάδα υδραυλικού τιμονιού σειράς 1015T για βαλβίδες προτεραιότητας DYXL YXL, συμπεριλαμβανομένης της ρύθμισης βαλβίδας ασφαλείας συστήματος

Τι κάνει το υδραυλικό σύστημα διεύθυνσης;
Τα υδραυλικά συστήματα υποβοήθησης διεύθυνσης λειτουργούν χρησιμοποιώντας ένα υδραυλικό σύστημα για να πολλαπλασιάσουν τη δύναμη που εφαρμόζεται στις εισόδους του τιμονιού στους κατευθυνόμενους (συνήθως μπροστινούς) τροχούς του οχήματος. Η υδραυλική πίεση προέρχεται συνήθως από μια αντλία gerotor ή περιστροφικών πτερυγίων που κινείται από τον κινητήρα του οχήματος.

Περιγραφή προϊόντος:

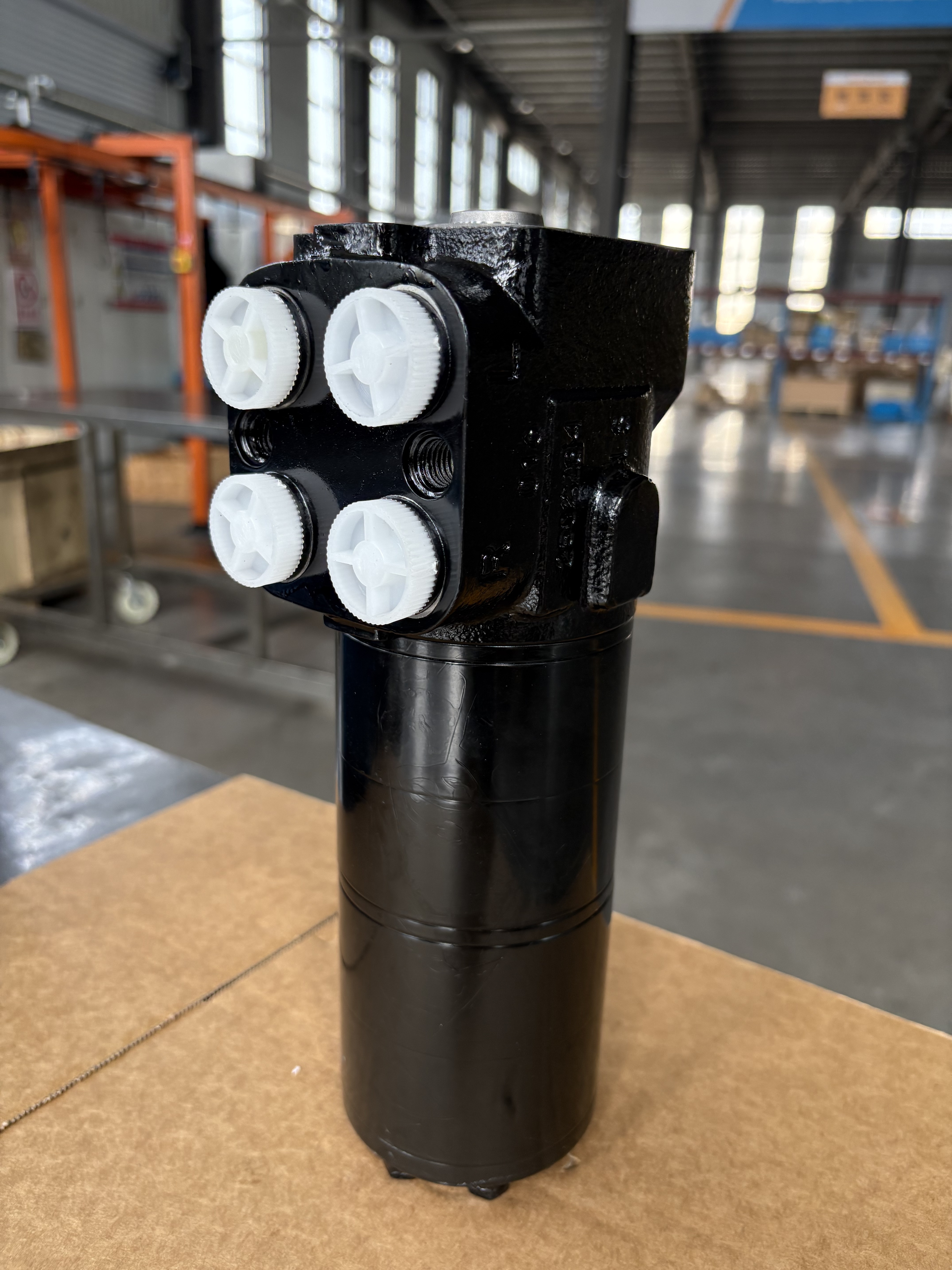

Η υδραυλική μονάδα διεύθυνσης χρησιμοποιείται σε σύστημα διεύθυνσης ανίχνευσης φορτίου. Οι υδραυλικοί μηχανισμοί διεύθυνσης πλήρους υδραυλικής σειράς 101S-5, 101S-5L και 101S-5E είναι όλοι σε λειτουργία σύνδεσης πλάκας και χρησιμοποιούνται μετά τη σύνδεση πλάκας με βαλβίδα προτεραιότητας τύπου PVF*.

Ο υδραυλικός μηχανισμός διεύθυνσης πλήρους υδραυλικής σειράς 101S-5L εξάγει το σήμα πίεσης της θύρας LS στη θύρα LL και μεταδίδει
το σήμα στο ηλεκτρικό σύστημα ελέγχου. ο υδραυλικός μηχανισμός διεύθυνσης πλήρους υδραυλικής σειράς 101S-5E εξάγει το σήμα πίεσης της θύρας λαδιού A ή B στη θύρα EL, για να μεταδώσει το σήμα στο ηλεκτρικό σύστημα ελέγχου. Οι υδραυλικοί μηχανισμοί διεύθυνσης πλήρους υδραυλικής σειράς 101S-5T, 101S-5TE είναι συνδεδεμένοι με σωλήνες και χρησιμοποιούνται με βαλβίδες προτεραιότητας PVL* ή DYXL, YXL. Ο υδραυλικός μηχανισμός διεύθυνσης πλήρους υδραυλικής σειράς 101S-5TE εξάγει το σήμα πίεσης της θύρας λαδιού A ή B στη διασύνδεση EL και μεταδίδει το σήμα στο ηλεκτρικό σύστημα ελέγχου.

Ο υδραυλικός μηχανισμός διεύθυνσης πλήρους υδραυλικής σειράς 101-5T είναι συνδεδεμένος με σωλήνες και πρέπει να χρησιμοποιηθεί με βαλβίδες προτεραιότητας DYXL και YXL μετά τη σύνδεση σωλήνων
και η βαλβίδα ασφαλείας του συστήματος είναι ρυθμισμένη στη βαλβίδα προτεραιότητας. Όταν ο υδραυλικός μηχανισμός διεύθυνσης πλήρους υδραυλικής σειράς 101-5TX βρίσκεται στην ουδέτερη θέση, οι αριστεροί και δεξιοί θάλαμοι συνδέονται με την επιστροφή λαδιού. Αυτός ο τύπος μηχανισμού διεύθυνσης χρησιμοποιείται μαζί με βαλβίδες ενίσχυσης ροής LFA και LFB.
